(DIO SMD)ES1G-A SMA

Specification

Diode Type: Standard

Voltage - DC Reverse (Vr) (Max): 400 V

Current - Average Rectified (Io): 1A

Voltage - Forward (Vf) (Max) @ If: 1.7 V @ 1 A

Speed: Fast Recovery =< 500ns, > 200mA (Io)

Reverse Recovery Time (trr): 60 ns

Current - Reverse Leakage @ Vr: 5 µA @ 600 V

Capacitance @ Vr, F: 8pF @ 0V, 1MHz

Mounting Type: Surface Mount

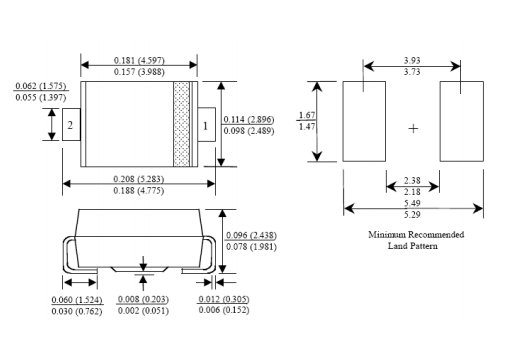

Supplier Device Package: DO-214AC (SMA)

Operating Temperature - Junction: 150°C (Max)

دیود چیست؟

• دیود یکی از انواع قطعات نیمه هادی است که در مدارهای الکتریکی بسیاری نظیر یکسوسازها، سوئیچ ها و رگولاتورهای ولتاژ و ... استفاده می شود. دیود می تواند جریان را تنها از یک جهت از خود عبود دهد. مهم‌ترین کاربرد دیود، تبدیل جریان الکتریکی متناوب به مستقیم است.
• دیودها از یک تکه نیمه هادی نوع p در یک طرف ویک تکه نیمه هادی نوع N در طرف دیگر ساخته شده اند که پایه‌ ای که به نیمه هادی N متصل است «کاتُد» و به پایه‌ ای که به نیمه ‌رسانا نوع P متصل است «آنُد» گفته می‌ شود.
• دیود انواع مختلفی دارد که می توان به دیود زنر، دیود خازنی، دیود تونلی، دیود LED، دیود نوری و... اشاره کرد.
  دیود ES1J در حال حاضر در فروشگاه تکشو الکترونیک موجود است.
