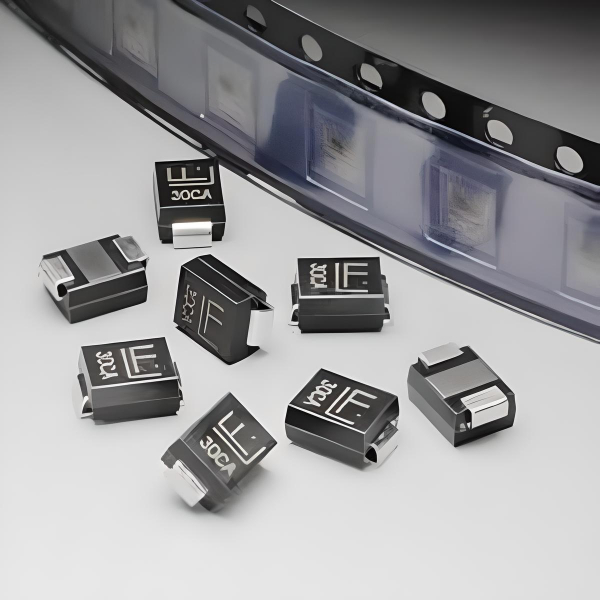

SMBJ چیست
SMBJ از خانواده دیودها تلقی شده و کار آن محافظت از برد های الکترونیکی در برابر ولتاژهای ناخواسته می باشد
به این صورت که در ورودی مدارات الکترونیکی و موازی با ورودی مدار قرار گرفته و در حالت عادی اتصال باز میباشد و وقتی ولتاژ ورودی بیشتر از ولتاژ نامی SMBJ باشد این قطعه شروع به رسانا شدن کرده و در نهایت ورودی را اتصال کوتاه میکند و از آسیب رسیدن به دیگر اجزای برد جلوگیری میکند.
روش تست SMBJ
SMBJ مورد نظر را با یک مقاومت 1 کیلو اهم به صورت موازی به یک منبع تغذیه متغیر AC وصل میکنیم و شروع به بالا بردن ولتاژ میکنیم
مثلا SMBJ200CA باید در ولتاژ بالای 200 ولت شروع به رسانا شدن کند که اگر پراب اسیلوسکوپ را به دو سر این قطعه وصل کنید و ولتاژ را بالا تر از 200 ولت ببرید خواهید دید که در ولتاژ حدود 250 ولت پیک های ولتاژ سینوسی برش میخورند. جایی که شروع به برش خوردن میکند ولتاژ را ثابت کنید و از روی اسکوپ مقدار ولتاژ را بخوانید و با دیتا شیت SMBJ مورد نظر خودتان مقایسه کنید و از سالم بودن آن مطمئن شوید
انواع SMBJ
SMBJ...CA این نوع بدون جهت یا بدون پلاریته بوده و میتوان از هر دو طرف آن را در مدار به کار برد
سMBJ...Aاین نوع همانند دیود دارای جهت مثبت و منفی میباشد
